LiFePO4 BMS：バッテリーパックに最適なバッテリー管理システムの選び方
リン酸鉄リチウム（LiFePO4）バッテリーパックの早期故障の最も一般的な原因の一つは、BMSの選択ミスです。これは、最も簡単に回避できる問題の一つでもあります。このガイドでは、LiFePO4 BMSの具体的な機能、用途に応じて重要な仕様、そして弊社へのサポート依頼の大半を占める設置ミスを回避する方法について解説します。
LiFePO4 BMSについて
LiFePO4 BMS（バッテリー管理システム）は、バッテリーセルとシステム全体をつなぐ電子的な頭脳です。BMSは主に3つの役割を果たします。
- 各セルを個別に監視し、電圧、温度、充電状態をリアルタイムで追跡します。
- バッテリーパックを保護します。セルが安全な動作範囲を超えた瞬間に、充電または放電を遮断します。
- セル間のバランスを整える ― パック内のすべてのセルの充電レベルを均一化することで、最も弱いセルがシステム全体の性能を低下させないようにする。
BMS（バッテリー管理システム）がない場合、個々のセルは時間とともにばらつきが生じます。最も速く充電されるセルは最初に過電圧制限に達し、パック全体の使用可能容量を制限します。一方、最も速く放電されるセルは安全限界を下回り、劣化が加速します。適切な仕様のBMSは、これらの両方の問題を防ぎます。
LiFePO4 BMS：適切なものを選ぶ方法バッテリー管理システムあなたのパックのために
リン酸鉄リチウム（LiFePO4）バッテリーパックの早期故障の最も一般的な原因の一つは、BMSの選択ミスです。これは、最も簡単に回避できる問題の一つでもあります。このガイドでは、LiFePO4 BMSの具体的な機能、用途に応じて重要な仕様、そして弊社へのサポート依頼の大半を占める設置ミスを回避する方法について解説します。
コア保護機能 ― それぞれの機能について
信頼性の高いLiFePO4 BMSはすべて、これらの6つの保護層を標準装備しています。評価対象のBMSにこれらのいずれかが欠けている場合は、別のBMSを検討してください。
| 保護 | 何が引き金になるのか | なぜそれが重要なのか |
| 過電圧保護（OVP） | 充電中、セル電圧は約3.65Vを超える。 | 過充電、電解液の劣化、容量低下を防ぎます |
| 低電圧保護（UVP） | 放電中、セル電圧は約2.50Vを下回る。 | 不可逆的な細胞損傷を引き起こす深部放電を防ぎます |
| 過電流保護（OCP） | 放電電流が定格限度を超えています | FET、バスバー、セルタブを熱による損傷から保護します。 |
| 短絡保護（SCP） | 急激な電流スパイクが検出されました（マイクロ秒単位の応答）。 | 重大な故障が発生して火災やガス漏れが発生する前に、パックを停止します。 |
| 過熱保護機能（OTP） | セルまたはMOSFETの温度がしきい値を超える | 熱による劣化の加速を防ぐため、充電または放電を停止します。 |
| 細胞 | セル間で電圧のばらつきが検出されました | 充電状態を均一化することで、バッテリーパックの全容量が使用可能になります。 |
注：正確なトリガーしきい値（例：OVPの場合は3.65V）はBMSキャリブレーション時に設定され、モデルによって異なります。ご注文の際は、必ずご注文のSKUのデータシートをご確認ください。

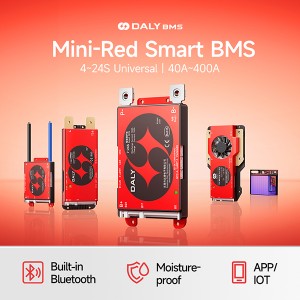

Daly BMS LiFePO4製品シリーズ - 技術概要
Daly BMS LiFePO4シリーズは、コンパクトな12V DIYパックから48V以上の産業用およびエネルギー貯蔵システムまで、幅広い構成に対応しています。モデルグループごとの主なパラメータは以下のとおりです。
| パラメータ | 範囲／オプション | 注記 |
| 電池の化学 | リン酸鉄リチウム（LFP） | LFP専用の電圧校正機能。リチウムイオン電池とLTO電池は別々のモデルで対応。 |
| シリーズセル数（S） | 4S · 8S · 12S · 16S · 20S · 24S | 12V、24V、36V、48V、60V、72Vの公称パック電圧に対応 |
| 連続電流定格 | 20A～200A（機種による） | 常に最大連続負荷電流の110%以上のサイズを選択してください。 |
| バルメソッド | パッシブバランシング（標準）／アクティブバランシング（アップグレード） | 100Ahを超える容量のパック、または頻繁に部分的な充放電を行う場合は、アクティブバランシングが推奨されます。 |
| 通信インターフェース | UART・RS485・Bluetooth（スマートBMSモデル） | インバーター/充電器がリアルタイムのSOCまたはセルデータを必要とする場合に必要です。 |
| 住宅オプション | 標準仕様／コンフォーマルコーティング／ご要望に応じてIP67対応 | 屋外、海洋、産業環境では、より高いIP等級が求められる。 |
| OEM/ODM | 利用可能 | カスタムファームウェア、ラベル表示、筐体、プロトコル統合に対応 |
モデル固有のデータシートおよび最新の仕様書については、dalybms.com にアクセスするか、弊社の技術チームに直接お問い合わせください。
適切なLiFePO4 BMSの選び方 ― 5つのステップ
以下の5つの手順を順番に実行してください。どれか一つでも飛ばすと、不一致が生じる原因となります。
ステップ1 — 細胞を連続して数える（Sカウント）
SのカウントによってBMSモデルが決まります。各LiFePO4セルの公称電圧は3.2Vです。これらを合計してください。
- 4S = 12.8 V（公称値）→標準12Vシステム
- 8S = 公称25.6V → 標準24Vシステム
- 16S = 公称51.2V → 標準48Vシステム
- 24S = 公称76.8V → 標準72Vシステム
Sカウントが間違っているBMSは、セル電圧を正しく読み取れないか、誤った保護閾値を適用してしまう可能性があります。回避策はありません。Sカウントは完全に一致させる必要があります。
ステップ2 — 必要な連続電流を決定する
同時に稼働可能なすべての負荷の定格電流を合計します。サージ電流を考慮して、10～20%の余裕を持たせます。その合計値よりも高い、次に使用可能なBMSの定格電流を選択します。例えば、24Vシステムで2,000Wのインバーターをフル負荷で使用する場合、約83Aの電流が流れます。この場合、100AのBMSが適切な最小選択肢となります。
平均負荷に基づいてサイズを決定しないでください。BMSは、最悪の同時負荷でもトリップすることなく処理できる必要があります。
ステップ3 — パッシブバランスとアクティブバランスのどちらを選択するか
パッシブバランシングは、高SOCセル内の余剰電荷を抵抗器を通して放電します。この方法は有効ですが、処理速度が遅く、発熱も伴います。アクティブバランシングは、インダクタやコンデンサを用いて高SOCセルから低SOCセルへ電荷を移動させます。この方法は高速でエネルギー効率が高く、大容量バッテリーパックに適しています。
バッテリーパックの容量が100Ahを超える場合、頻繁に部分的な充放電が行われる場合（太陽光発電用途など）、または熱が懸念される密閉空間に設置されている場合は、アクティブバランシングの方がより良い投資となります。
ステップ4 — システムに必要な通信内容を確認する
インバーター、ソーラー充電コントローラー、または監視プラットフォームが、バッテリーの状態、セル電圧、温度、アラームフラグなどのリアルタイムのバッテリーデータを必要とする場合は、対応するインターフェースを備えたBMSが必要です。RS485は、ほとんどの48Vインバーターシステムの標準規格です。Bluetoothは、DIYやモバイル監視に対応しています。一部のインバーターはCANバスまたは独自のプロトコルを必要とします。ご注文前に互換性をご確認ください。
ステップ5 — 環境評価を確認する
屋内の乾燥した場所に設置されたBMSは、特別な筐体は必要ありません。ボート上、屋外キャビネット内、またはエンジンルームに設置されたBMSは、最低限コンフォーマルコーティングが必要であり、理想的にはIP67規格の筐体が必要です。屋外および船舶への設置において、湿気の侵入はBMSの故障の最も一般的な原因です。
投稿日時：2026年4月8日
